حلول أتمتة المستودعات وأنظمة التخزين عالية الكثافة من HEGERLS

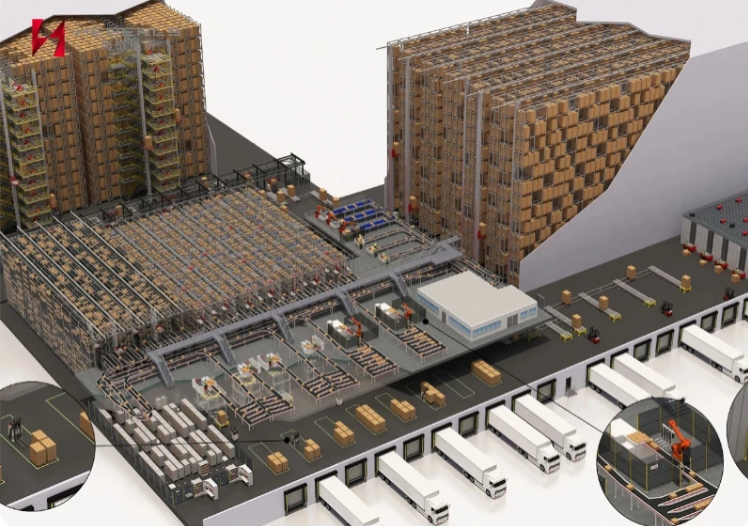

اقرأ أ مستودع صومعة يرتدون الرف عبارة عن مبنى تخزين مرتفع حيث تكون الأرفف جزءًا من هيكل المبنى الحامل. بدلاً من وضع رفوف قائمة بذاتها داخل مستودع مكتمل، فإن هيكل الرف يدعم البضائع المخزنة ويحمل أيضًا تكسية السقف والجدران. تقوم معدات المناولة الآلية بعد ذلك بتخزين واسترجاع الأحمال داخل هذا الهيكل المتكامل.
غالبًا ما تصف مصطلحات المستودع المغطى بالرف، والمستودع المدعوم بالرف، والمستودع ذاتي الدعم، والمبنى المغطى بالرف نفس المفهوم الأساسي. في هذا السياق، تشير كلمة "صومعة" إلى الشكل الطويل والمدمج للمستودع؛ وهذا لا يعني صومعة الحبوب.
في المستودع التقليدي، يدعم إطار المبنى السقف والجدران. يتم تركيب الرفوف لاحقًا كمعدات داخل ذلك المبنى. في أ مستودع يرتدون الرف ، تقوم قوائم الحامل والدعامات أيضًا بنقل أحمال البناء إلى الأساس.
هذا الدور الهيكلي يغير المشروع بأكمله. يجب على المصمم أن يأخذ في الاعتبار الأحمال المخزنة جنبًا إلى جنب مع الرياح والثلوج والزلازل والكسوة والوصول إلى الصيانة والقوى الناتجة عن معدات المناولة. تؤثر هندسة الحامل أيضًا على غلاف المبنى وممرات الرافعة والناقلات والحماية من الحرائق وتسلسل التثبيت.
|
سؤال التصميم |
الرف التقليدي داخل المبنى |
مستودع صومعة مكسوة |
|
ما الذي يدعم السقف والجدران؟ |
إطار بناء منفصل |
الهيكل الهندسي المدعوم بالرف |
|
متى يتم إصلاح تخطيط الرف؟ |
في كثير من الأحيان بعد تصميم الصدفة |
في وقت مبكر، لأن التخزين وهندسة البناء مرتبطان |
|
كيف يتم تنسيق الأتمتة؟ |
تمت الإضافة ضمن مساحة البناء المتوفرة |
مصممة مع الرف والأساس والمغلف |
|
ما مدى سهولة التغييرات الرئيسية اللاحقة؟ |
قد تكون بعض التغييرات في الرف ممكنة |
وتتطلب التغييرات الهيكلية إعادة هندسة متأنية |
|
من الذي يجب عليه التنسيق؟ |
فريق البناء ومورد الرف |
الفرق الهيكلية، والرف، والأتمتة، والسلامة من الحرائق، والبرمجيات، والبناء |
يتضمن النظام الكامل عادةً عدة طبقات متصلة:
يعتمد المستودع النهائي على الطبقات السبع. يمكن للحامل أو الرافعة أن تلبي مواصفاتها الخاصة بينما لا يزال النظام الكامل يفتقد متطلبات السعة أو السلامة أو التوفر إذا لم يتم التحكم في الواجهات.
يحدد فريق المشروع سعة التخزين ووحدات التحميل والإنتاجية وقواعد المخزون والنمو المستقبلي وظروف درجة الحرارة. كما يقوم أيضًا بفحص الموقع والبيانات الجيوتقنية وقواعد التخطيط المحلية والرياح والثلوج ومتطلبات الزلازل ورمز الحريق واتصالات المرافق.
يقوم المهندسون الإنشائيون ومصممو الرفوف ومتخصصو الأتمتة بتطوير نموذج واحد منسق. تؤثر أبعاد البليت أو الحمل على هندسة الخليج؛ تؤثر هندسة الخليج على أبعاد المبنى؛ تؤثر قوى المعدات والتفاوتات على القضبان والدعامات والأساسات.
في التطبيقات الأوروبية التي تتضمن أرفف البليت ذات العارضة القابلة للتعديل، يوفر المعيار EN 15512 متطلبات التصميم الهيكلي وتوجيهات للمباني ذات الأرفف المكسوة حيث لا تغطي سلسلة EN 1993 كل المشكلات. ولا يغطي نطاقه كل أنواع الرفوف، لذلك يجب على فريق التصميم تحديد المعايير واللوائح التي تنطبق على النظام الفعلي وموقع المشروع.
بعد إعداد الأساس والواجهات المدمجة، يتم إنشاء الهيكل المدعوم بالحامل في تسلسل متحكم فيه. يتم فحص المحاذاة والمستوى والتثبيت والتدعيم لأن الانحرافات الصغيرة يمكن أن تؤثر على كل من السلوك الهيكلي والتخليص الآلي للمعدات.
يتم ربط أعضاء السقف وقضبان الجدار والكسوة والعزل والصرف بالهيكل الداعم. يجب أن يستوعب المغلف الحركة الهيكلية والأحمال البيئية دون التدخل في المعدات أو مواقع التخزين.
يتم تركيب ومحاذاة القضبان ورافعات التكديس والمكوكات والمصاعد والناقلات وأجهزة الاستشعار ولوحات التحكم. يتم توصيل WMS وWCS وPLCs والأنظمة الخارجية، ثم يتم اختبار الواجهات ومسارات الاستثناء.
يجب أن يتقدم الاختبار من الأجهزة الفردية إلى التدفقات الكاملة. يتحقق الفريق من معالجة الأحمال ودقة الموقع وافتراضات الإنتاجية ووظائف السلامة والإنذارات وإجراءات الاسترداد ومعاملات البرامج وتدريب المشغلين قبل القبول النهائي.
يشبه تسلسل التشغيل أنظمة التخزين والاسترجاع الآلية الأخرى، ولكنه يحدث داخل مبنى مدعوم بالرف.
الاستثناءات تحتاج إلى اهتمام مماثل. تتطلب المنصات التالفة والأحمال الخارجة عن المقياس والملصقات غير القابلة للقراءة وأخطاء المعدات والوجهات المحظورة إجراءات كشف واسترداد محددة. قد يكون من الصعب تشغيل النظام المصمم فقط حول المسار الطبيعي عند ظهور اختلافات في العالم الحقيقي.
يمكن أن يكون المستودع المغطى بالصومعة يستحق التقييم عندما يحتاج المشروع إلى كثافة تخزين عالية، أو استخدام واسع النطاق للارتفاع الواضح، أو التدفقات المتكررة الآلية أو مساحة بناء مدمجة. كما يؤخذ في الاعتبار أيضًا بالنسبة للمرافق التي يتم التحكم في درجة حرارتها، حيث قد يؤدي تقليل حجم المبنى الخارجي لكل موضع تخزين إلى دعم حالة التصميم الشاملة.
قد يكون الأمر غير مناسب عندما تكون أبعاد الحمل المستقبلية غير مؤكدة إلى حد كبير، أو تغير العملية التخطيط بشكل متكرر، أو لا يمكن للموقع دعم المفهوم الهيكلي، أو لا يستطيع فريق المشروع تحديد المخزون المستقر ومتطلبات الإنتاجية. يمكن للمبنى التقليدي ذو الأرفف المستقلة أن يوفر المزيد من الحرية للتغييرات الداخلية اللاحقة.
قم بإعداد مجموعة بيانات المشروع التي تتضمن:
تسمح هذه المدخلات بمقارنة المفاهيم المتنافسة من حيث القدرة القابلة للاستخدام، وتدفق النظام، والنطاق الهيكلي، والمخاطر، والمرونة، وإجمالي تكلفة الملكية. لا يعد ارتفاع الحامل الرئيسي أو سرعة الماكينة كافيًا للتنبؤ بأداء المستودع.
ليس بالضبط. يصف Clad-rack هيكل المبنى المدعوم بالرف. يصف AS/RS معدات وأدوات التحكم في التخزين والاسترجاع الآلي. غالبا ما يتم دمجها.
من المحتمل، نعم. ويعتمد مفهوم المعالجة على الحمولة وعمق التخزين والإنتاجية والهيكل، ويجب تصميمه كنظام متكامل.
قد يكون التوسع ممكنًا إذا تم التخطيط له في التصميم الهيكلي والأتمتة والبرمجيات. يمكن أن تكون التغييرات غير المخطط لها معقدة لأن الحامل يدعم أيضًا غلاف المبنى.
يمكن أن يكون الأمر كذلك، ولكن العزل والتكثيف والمواد والحماية من الحرائق وتقييم المعدات والوصول إلى الصيانة يجب أن يتطابق مع التطبيق الذي يتم التحكم في درجة حرارته.
تعتمد الإجابة على البلد ونوع الحامل والهيكل والمعدات ومخاطر الموقع. يتطلب المشروع هندسة محلية مؤهلة ومصفوفة موثقة للقواعد والمعايير.
تقدم HEGERLS المستودعات المدعومة بأرفف، والأرفف المرتفعة، ورافعات التكديس، وأنظمة النقل المكوكية وWMS/WCS كأجزاء مكونة من المشروع لأتمتة المستودعات. تعتمد التركيبة الصحيحة على الموقع وبيانات التشغيل بدلاً من الحزمة القياسية.
ل مناقشة مشروع مستودع رفوف ، قم بتوفير الموقع والتخطيط والمعلومات الأساسية أو الجيوتقنية وأبعاد الحمولة والأوزان وSKU وملف تعريف المخزون وسعة التخزين المطلوبة وتدفقات الذروة وظروف درجة الحرارة وواجهات البرامج وموقع الكود المحلي والجدول الزمني المستهدف. تمنح هذه المدخلات الفريق الهندسي أساسًا لمراجعة المفهوم والنطاق.
